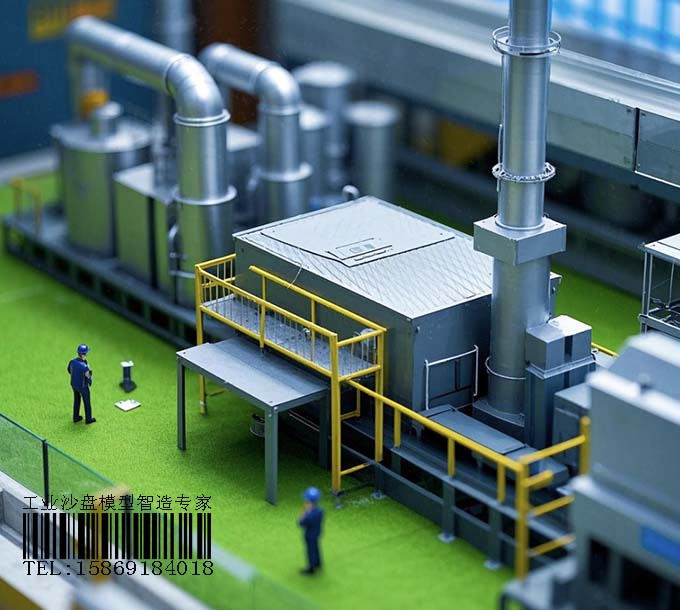

工業除塵 RTO（蓄熱式熱氧化爐）廢氣處理沙盤模型是一種用于展示工業廢氣處理過程和設備結構的模型，可以幫助人們更好地理解和研究工業廢氣處理技術，以下是相關介紹：

模型原理

高溫氧化：RTO 內部設有多個蓄熱室，通常為兩個或三個交替進行蓄熱、放熱的過程。廢氣首先進入其中一個蓄熱室，被陶瓷填料床預熱到接近燃燒溫度，然后進入氧化室，在高達 760 攝氏度以上的高溫下，有機廢氣中的 VOCs 與氧氣發生氧化反應，生成無害的二氧化碳和水蒸氣。

熱量回收：氧化過程中產生的熱量大部分被蓄熱體吸收并儲存，然后用于預熱后續進入的低溫廢氣，從而大大降低了燃料消耗。蓄熱室定期切換氣流方向，確保熱量的有效回收和連續穩定的廢氣處理。

模型結構

燃燒室：是 RTO 系統的核心區域，內部設有燃燒器，在高溫環境下，廢氣中的有機物與氧氣發生充分氧化反應，轉化為二氧化碳和水蒸氣。

蓄熱體：一般由高熱容量的陶瓷材料制成，如陶瓷球、陶瓷磚塊或蜂窩狀陶瓷結構等，被分隔成至少兩個或更多個獨立的蓄熱室，交替進行吸熱和放熱過程。

切換閥系統：用于控制廢氣流動方向，確保廢氣始終從已被凈化氣體加熱過的蓄熱室進入，并將凈化后的氣體引導至未被加熱的蓄熱室進行熱量回收。

進排氣系統：進氣系統包括風機和管道，負責將待處理的廢氣引入 RTO 裝置；排氣系統收集經過凈化并冷卻后的氣體，確保排放達到環保標準。

輔助組件：包括溫度控制系統、防爆泄壓裝置、余熱回收系統、自動化控制系統等，用于監測和控制各部分的溫度，防止壓力過高造成危險，回收利用高溫尾氣中的熱量，以及實現對整個工藝流程的自動化監控和控制。

制作材料

主體結構：杭州沙盤公司通常采用 ABS 塑料、亞克力板等材料制作，這些材料具有較高的強度和穩定性，能夠承受模型的重量和內部結構的壓力。

管道和連接件：可以使用塑料管道、金屬管道或橡膠管道等材料制作，連接件則可以選擇塑料接頭、金屬接頭或橡膠接頭等，以確保管道的連接牢固和密封性。

其他細節部件：如風機、燃燒器、閥門、儀表等，可以使用塑料、金屬或電子元件等材料制作，以增加模型的真實感和細節度。

制作步驟

設計圖紙：杭州模型公司根據實際的 RTO 廢氣處理設備尺寸和結構，設計出沙盤模型的圖紙，包括整體布局、各個部件的尺寸和位置等。

制作主體結構：按照設計圖紙，使用 ABS 塑料、亞克力板等材料制作出模型的主體結構，包括燃燒室、蓄熱室、切換閥系統、進排氣系統等。

安裝管道和連接件：將制作好的管道和連接件安裝到主體結構上，確保管道的連接牢固和密封性。

安裝細節部件：將風機、燃燒器、閥門、儀表等細節部件安裝到模型上，以增加模型的真實感和細節度。

涂裝和裝飾：對模型進行涂裝和裝飾，使其外觀更加逼真和美觀。

調試和測試：對模型進行調試和測試，確保其能夠正常運行和展示。

應用場景

環保教育：可以作為環保教育的教具，幫助學生和公眾更好地理解工業廢氣處理的重要性和技術原理。

企業宣傳：可以作為企業宣傳的工具，展示企業在環保方面的投入和成果，提高企業的社會形象。

工程展示：可以作為工程展示的模型，幫助客戶和合作伙伴更好地了解 RTO 廢氣處理設備的結構和工作原理，促進項目的合作和推廣。
