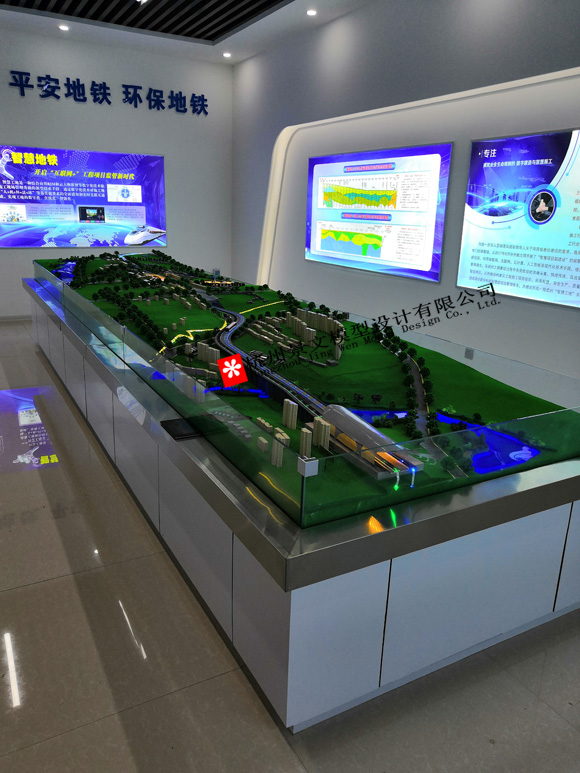

鄭州市軌道交通6號線一標沙盤模型

發布時間:2018-12-28 點擊數:4448

鄭州市軌道交通6號線市政配套工程土建施工01標段:包括賈峪鎮站、濕地公園站、賈峪鎮站~濕地公園站區間、賈峪停車場~賈峪鎮站出入場線區間。

合同工期為2017年10月31日~2020年3月31日,其中車站完工日期為正式開工后14個月。項目合同金額為66096萬元。

1、賈峪鎮站:賈峪鎮站主體結構外包長度為507.5m,為地下兩層島式車站,車站標準段寬20.1m,底板底埋深約17.0m,頂板覆土厚約3.4m,沿滎陽市賈峪鎮洞林路敷設,為6號線始發站。

2、濕地公園站:濕地公園站主體結構外包長度162.1m,為地上兩層雙線側式框架車站,位于賈峪鎮濱湖南路南側一小山崗上。主體結構層數為兩層,一層為站廳層,二層為站臺層。站臺板下設置軌道層,地下設置電纜夾層及消防水池水泵房層。車站主體結構為鋼筋混凝土框架結構。

3、賈峪停車場~賈峪鎮站出入場線區間:區間長1214m,其中盾構段長約918m,出入場線明挖段長296米。賈峪出入場線區間起于賈峪鎮站,線路沿著洞林路向西敷設,到達賈峪停車場站。

4、賈峪鎮站~濕地公園站區間長2475m,其中盾構段580m、明挖段190m、高架段1705m。

賈峪鎮站~濕地公園站區間盾構段

賈峪鎮站~濕地公園站地下區間起于賈峪鎮站東端,線路沿著洞林路向東敷設,接明挖段,長度約580m。洞林路現狀道路紅線寬20m,規劃現狀道路寬為60m,尚未實現規劃。

賈峪鎮站~濕地公園站區間明挖段

地下區間地面標高為216.71m~233.87m,頂板覆土厚度0~13.23m。區間所在范圍土層從上到下分別為:1-1層雜填土、3-21層粉質粘土、3-22層粉質粘土、5-7層泥巖,隧道底板主要位于5-7層泥巖和6-7層泥巖中。

賈峪鎮站~濕地公園站區間高架段

高架段總長1705.35m。線路由賈峪站出站后,在洞林路北側出洞口,沿路側向東敷設。洞林路為東西方向道路,線路在(K1+838.5)向南轉向,跨越洞林路,隨后轉入文澤路,線路斜跨文澤路后進入濕地公園山坡內,在恒大山水城北側接入濕地公園站。高架橋梁鉆孔樁直徑分別φ為1.2m和φ1.5m,樁長55m、60m兩種,每個承臺6根樁,部分4根和8根樁;標準承臺尺寸為8.6*5.4*2m;墩身為Y形矩形截面墩,墩柱四角做倒角處理,墩柱兩側設置雨水凹槽,墩高4.5~33.5m,墩高起伏變化大;梁體為單箱單室截止梁,標準跨徑35m簡支梁,部分30m、31.9m、32m、40m及30+50+30m支架現澆連續梁、4*30m支架現澆連續梁,其中35m簡支梁混凝土225.79m3約564.5噸。高架橋區間地貌丘陵崗地,場地標高變化幅度大,地面標高在165~235m;自上而下土層為黏質粉土,粉質黏土、泥質、細砂、圓礫、砂巖。
